Vodorovná upínka AMF 6871 nastavitelná s úhlovou patkou - velikost 20 (554881)

Kód: 37680120
776 Kč 641 Kč bez DPH
Na dotaz

Vodorovná upínka AMF 6871 s otevřeným přídržným ramenem a úhlovou patkou.

Detailní informace

Detailní popis produktu

Vodorovná upínka AMF 6871 nastavitelná s úhlovou patkou - velikost 20 (554881)

Vodorovná upínka s variabilní výškou upnutí a úhlovou patkou

Provedení: Vodorovná upínka s otevřeným přídržným ramenem a úhlovou patkou. Pozinkovány a pasivovány. Nýty z nerezové oceli. Mazaná ložisková místa. Ergonomická rukojeť odolná proti oleji s velkým madlem a měkkou komponentou. Bezpečnostní upínací prvek s ochranou proti sevření prstů. Bezpečnostní upínací kus s pojistkou proti ztrátě přítlačného šroubu na konci upínacího ramena.

Použití: Pro namontování zboku.

Obsah dodávky: Komplet se zušlechtěným pozinkovaným přítlačným šroubem.





Technické parametry:

Velikost: 20
F1: 2 kN
Přítlačný šroub: M6 x 49
Automatické vyrovnání výšky S: 20 mm
Max. vyrovnání výšky: 35 mm
Hmotnost: 272 g

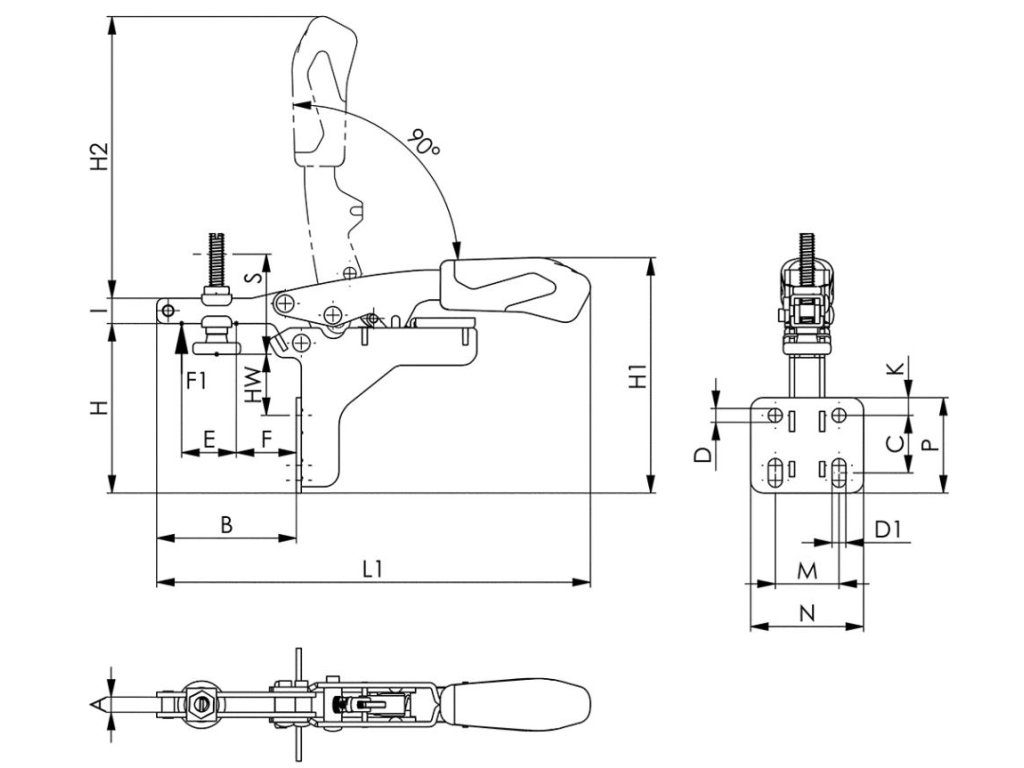

A: 6 mm
B: 56 mm
C: 20-26 mm
D: 5,6 mm
D1: 5,6 mm
E: 22 mm
F: 24 mm
H: 68 mm
H1: 111mm
H2: 122 mm
HW min.: 3 mm
HW max.: 21 mm
I: 10 mm
K: 7,1 mm
L1: 184 mm
M: 25,4 mm
N: 45 mm
P: 38 mm



Doplňkové parametry

Kategorie: Upínací nářadí
Záruka: 2 roky

Buďte první, kdo napíše příspěvek k této položce.

Pouze registrovaní uživatelé mohou vkládat hodnocení. Prosím přihlaste se nebo se registrujte.

Buďte první, kdo napíše příspěvek k této položce.

Pouze registrovaní uživatelé mohou vkládat příspěvky. Prosím přihlaste se nebo se registrujte.

Nevyplňujte toto pole:

Společnost AMF založená v roce 1890 je výrobcem upínací techniky a dodavatelem systému inovativních upínacích technologií.  Firma AMF, která díky své specializaci v různých systémech upínacích technologií se stala kompetentním partnerem mnoha průmyslových odvětví. Technologie, které přispívají k optimalizaci procesů a zvýšení produktivity, jsou dnes jako konkurenční výhody důležitější než kdy jindy.
Řízení jakosti s certifikací podle normy ISO 9001.

×
