Vodorovná upínka AMF 6832 se svislou patkou - velikost 3 (93237)

Kód: 39400030
744 Kč 615 Kč bez DPH
Skladem

Vodorovná upínka AMF 6832 s otevřeným přídržným ramenem a svislou patkou, pozinkovaná

Detailní informace

Detailní popis produktu

Vodorovná upínka AMF 6832 se svislou patkou - velikost 3 (93237)

Vodorovný upínák se svislou patkou

Provedení: Vodorovný upínák s otevřeným přídržným ramenem a svislou patkou. Pozinkovaný a pasivovaný. Nýty z oceli INOX se pohybují v tvrzených pouzdrech, z důvodu prostoru nejsou ve velikostech 0 a 1. Místa uložení namazána. Ergonomická rukojeť odolná proti oleji s velkým madlem a měkkou komponentou. Bezpečnostní upínací prvek s ochranou proti sevření prstů. Pojistka proti ztrátě přítlačného šroubu na konci upínacího ramena.

Použití: K upevnění na můstky a pro svařované konstrukce.

Rozsah dodávky: Komplet se zušlechtěným pozinkovaným přítlačným šroubem.

Upozornění: Příčné rameno pro 2-bodové upnutí viz (obj. č. 3946).

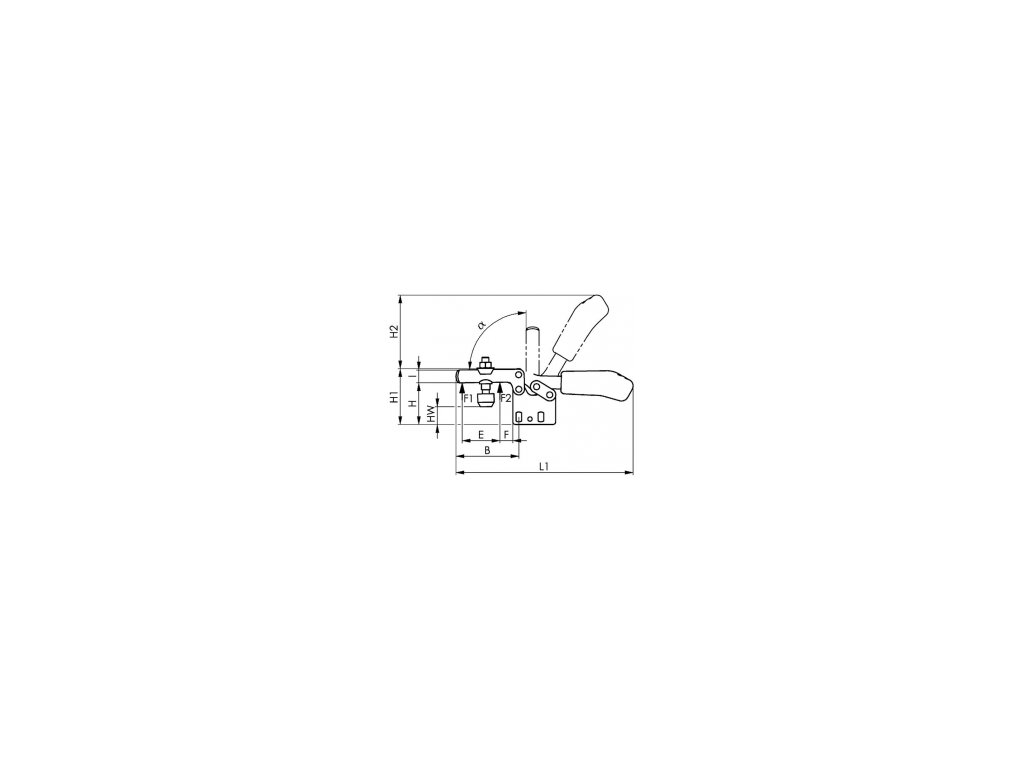

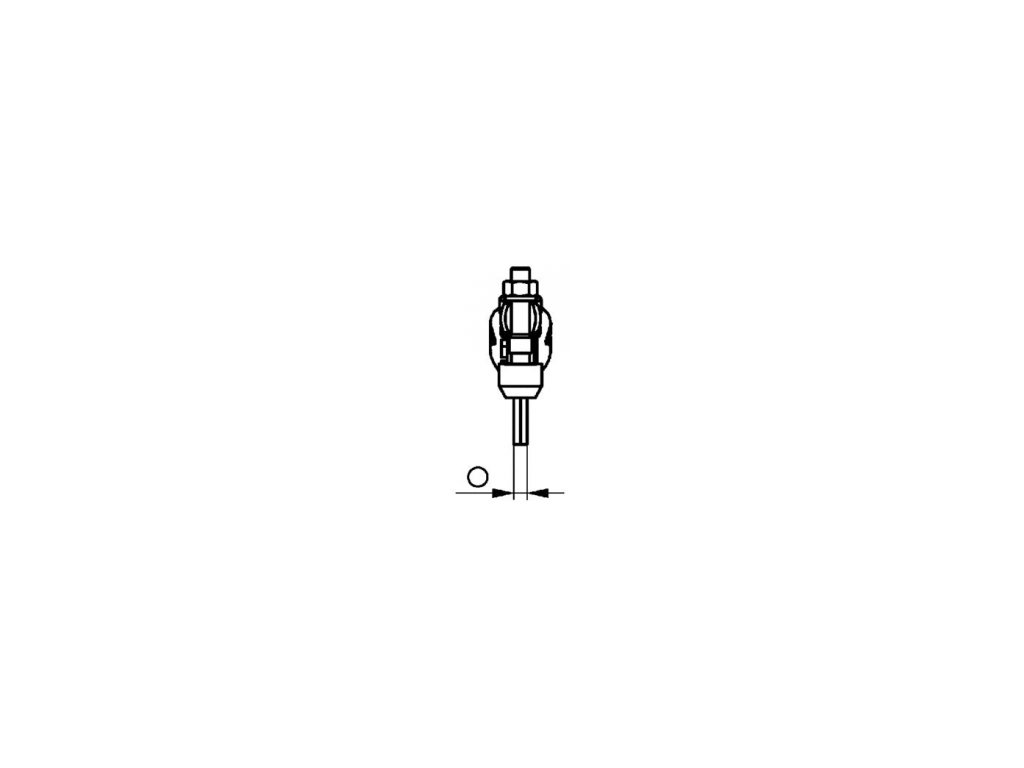

Technické parametry:


F1: 1,8 kN
F2: 2,5 kN
Přítlačný šroub: M8 x 45
Hmotnost: 320 g
A: 8
B: 73
C: 25,7
D: 6,5
D1: 5,1
E: 38,5
F: 14
H: 49
H1: 65
H2: 86
HW min.: 14,5
HW max.: 26
I: 15
K: 7
L: 13
L1: 206
N: 27
P: 50
alpha: 90°



























Doplňkové parametry

Kategorie: Upínací nářadí
Záruka: 2 roky
Hmotnost: 0.19 kg

Buďte první, kdo napíše příspěvek k této položce.

Pouze registrovaní uživatelé mohou vkládat hodnocení. Prosím přihlaste se nebo se registrujte.

Buďte první, kdo napíše příspěvek k této položce.

Pouze registrovaní uživatelé mohou vkládat příspěvky. Prosím přihlaste se nebo se registrujte.

Nevyplňujte toto pole:

Společnost AMF založená v roce 1890 je výrobcem upínací techniky a dodavatelem systému inovativních upínacích technologií.  Firma AMF, která díky své specializaci v různých systémech upínacích technologií se stala kompetentním partnerem mnoha průmyslových odvětví. Technologie, které přispívají k optimalizaci procesů a zvýšení produktivity, jsou dnes jako konkurenční výhody důležitější než kdy jindy.
Řízení jakosti s certifikací podle normy ISO 9001.

×
