Upínka s dvojitým klínem IBT šířka 9,1 mm (80375)
Kód: 39170190Související produkty
Detailní popis produktu

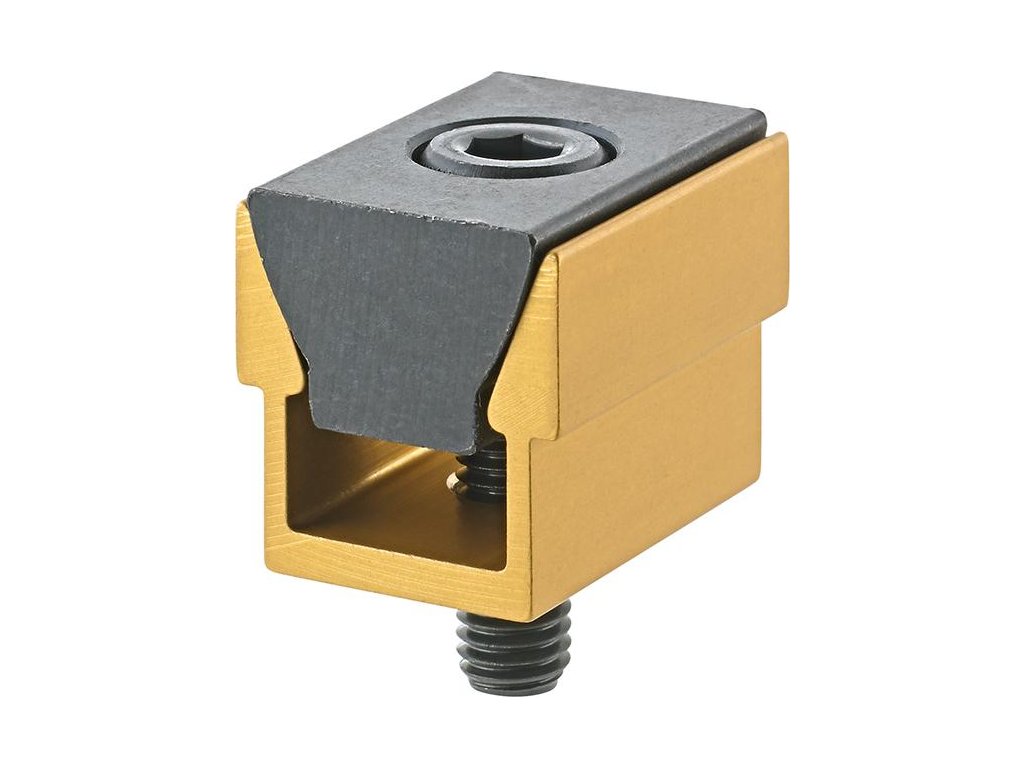

Upínka s dvojitým klínem IBT šířka 9,1 mm (80375)
Dvojitý klínový upínák
Univerzální upínací systém k upínání obrobků všech tvarů, pravoúhlých, šikmých, konkávních nebo konvexních.
Použití: Speciálitou tohto upínacího přípravku je ocelový šroub (pevnost 10.9) s excentrickou hlavou. Excentr zajišťuje upnutí při velmi vysoké upínací síle. Jako upínací prvek slouží mosazná šestihranná podložka.
Použití: S dorazovými kolíky a 1 nebo 2 upínacími šrouby můžete upnout každý obrobek nejrůznějších tvarů. Nízká konstrukce umožňuje snadné obrábění povrchu obrobku. Při programování CNC tak není nutné brát v úvahu polohu upínacích drápů. Kromě toho dovolují malé rozměry prostorově úsporné vícebodové upnutí. Upínací svorky lze použít i jako doraz.
Provedení: Hliníkový profil s povrchovou úpravou, kalený ocelový klín. Díky malým rozměrům je možné upnutí ve více bodech.

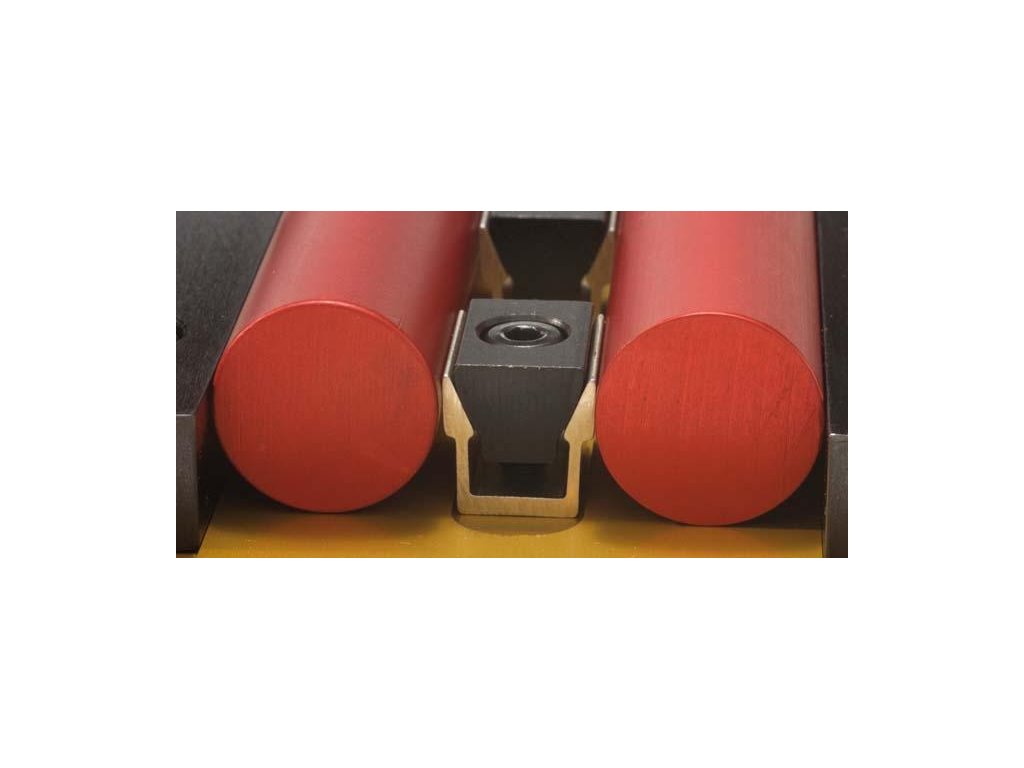

Použití: Pomocí jediného upínacího prvku jsou současně upnuty 2 obrobky. Ideální pro upnutí kulatých a pravoúhlých obrobků

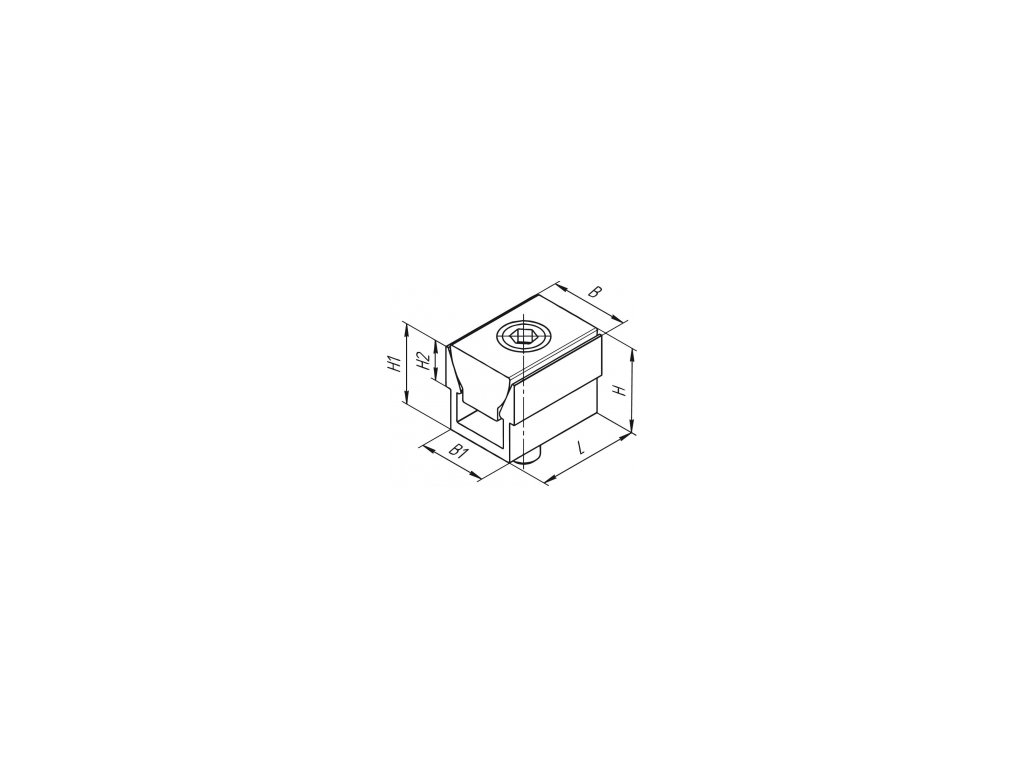

| Šířka B: | 9,1 mm |
| max. rozevření: | 10 mm |
| Výška H: | 9,7 mm |
| Délka L: | 11,9 mm |
| Rozměr B1: | 7,9 mm |
| Rozměr B2: | 9,1 mm |
| Rozměr H2: | 4,7 mm |
| Šroub: | M2,5 |
| SW: | 2 |
| Upínací síla: | 1,3 kN |
Doplňkové parametry
| Kategorie: | Upínací nářadí |
|---|---|
| Záruka: | 2 roky |
| Hmotnost: | 0.01 kg |
