Upínka s dvojitým klínem IBT šířka 37,3 mm (81500)
Kód: 39170230Související produkty
Detailní popis produktu

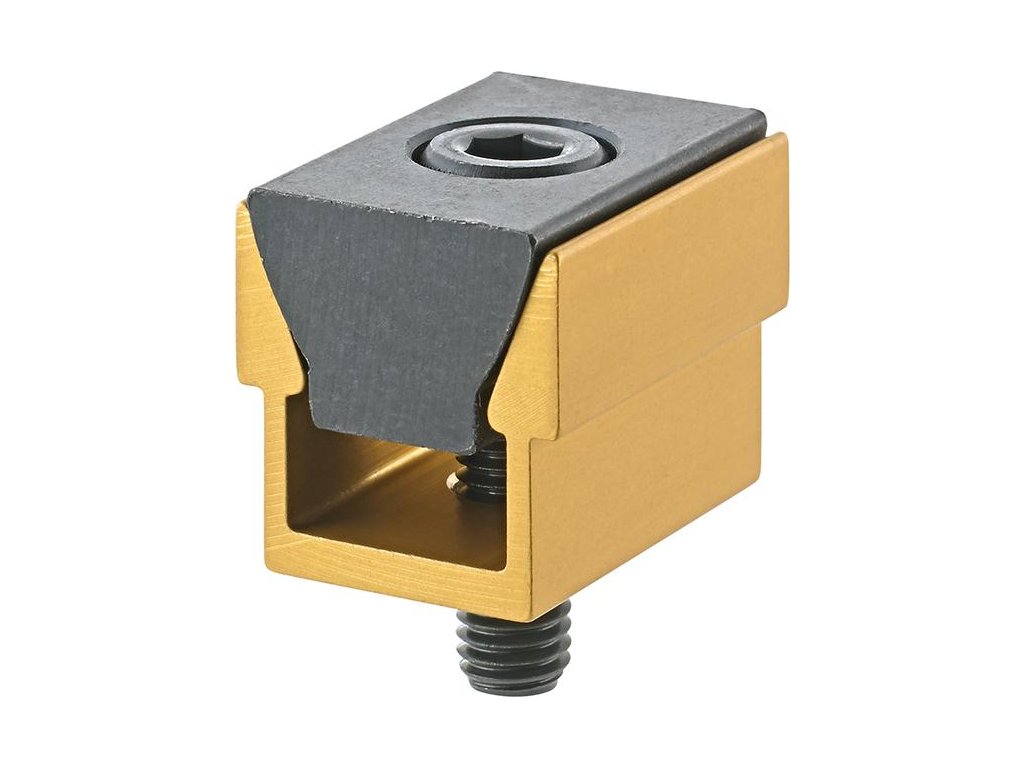

Upínka s dvojitým klínem IBT šířka 37,3 mm (81500)
Dvojitý klínový upínák
Univerzální upínací systém k upínání obrobků všech tvarů, pravoúhlých, šikmých, konkávních nebo konvexních.
Použití: Speciálitou tohto upínacího přípravku je ocelový šroub (pevnost 10.9) s excentrickou hlavou. Excentr zajišťuje upnutí při velmi vysoké upínací síle. Jako upínací prvek slouží mosazná šestihranná podložka.
Použití: S dorazovými kolíky a 1 nebo 2 upínacími šrouby můžete upnout každý obrobek nejrůznějších tvarů. Nízká konstrukce umožňuje snadné obrábění povrchu obrobku. Při programování CNC tak není nutné brát v úvahu polohu upínacích drápů. Kromě toho dovolují malé rozměry prostorově úsporné vícebodové upnutí. Upínací svorky lze použít i jako doraz.
Provedení: Hliníkový profil s povrchovou úpravou, kalený ocelový klín. Díky malým rozměrům je možné upnutí ve více bodech.
Použití: Pomocí jediného upínacího prvku jsou současně upnuty 2 obrobky. Ideální pro upnutí kulatých a pravoúhlých obrobků

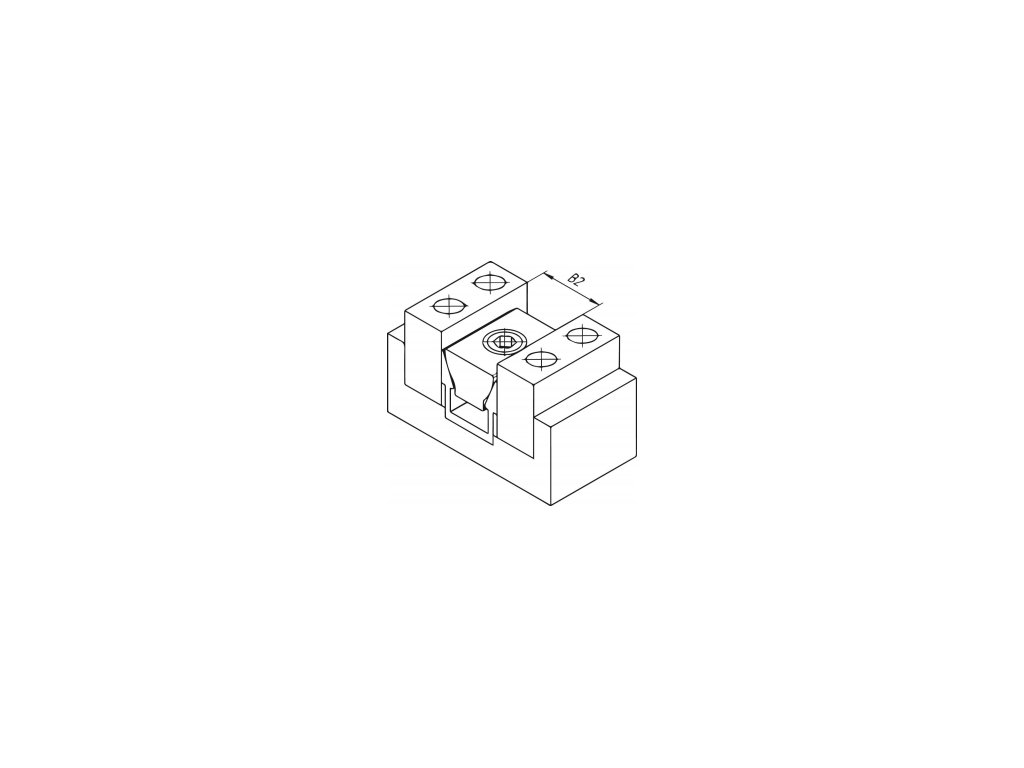

| Šířka B: | 37,3 mm |
| max. rozevření: | 39,9 mm |
| Výška H: | 38,6 mm |
| Délka L: | 47,6 mm |
| Rozměr B1: | 30,8 mm |
| Rozměr B2: | 37,3 mm |
| Rozměr H2: | 19 mm |
| Šroub: | M12 |
| SW: | 10 |
| Upínací síla: | 15,6 kN |
Doplňkové parametry
| Kategorie: | Upínací nářadí |
|---|---|
| Záruka: | 2 roky |
| Hmotnost: | 0.59 kg |
