Upínka s drápem a excentrickým šroubem IBT pro drážku 16 mm (54016)
Kód: 997_1278Související produkty
Detailní popis produktu
Upínka s drápem a excentrickým šroubem IBT pro drážku 16 mm (54016)
Univerzální upínací systém k upínání obrobků všech tvarů, pravoúhlých, šikmých, konkávních nebo konvexních.
Použití: Speciálitou tohto upínacího přípravku je ocelový šroub (pevnost 10.9) s excentrickou hlavou. Excentr zajišťuje upnutí při velmi vysoké upínací síle. Jako upínací prvek slouží mosazná šestihranná podložka.
Použití: S dorazovými kolíky a 1 nebo 2 upínacími šrouby můžete upnout každý obrobek nejrůznějších tvarů. Nízká konstrukce umožňuje snadné obrábění povrchu obrobku. Při programování CNC tak není nutné brát v úvahu polohu upínacích drápů. Kromě toho dovolují malé rozměry prostorově úsporné vícebodové upnutí. Upínací svorky lze použít i jako doraz.
Provedení: Se zušlechtěným drážkovým kamenem T a kalenou upínací podložkou.

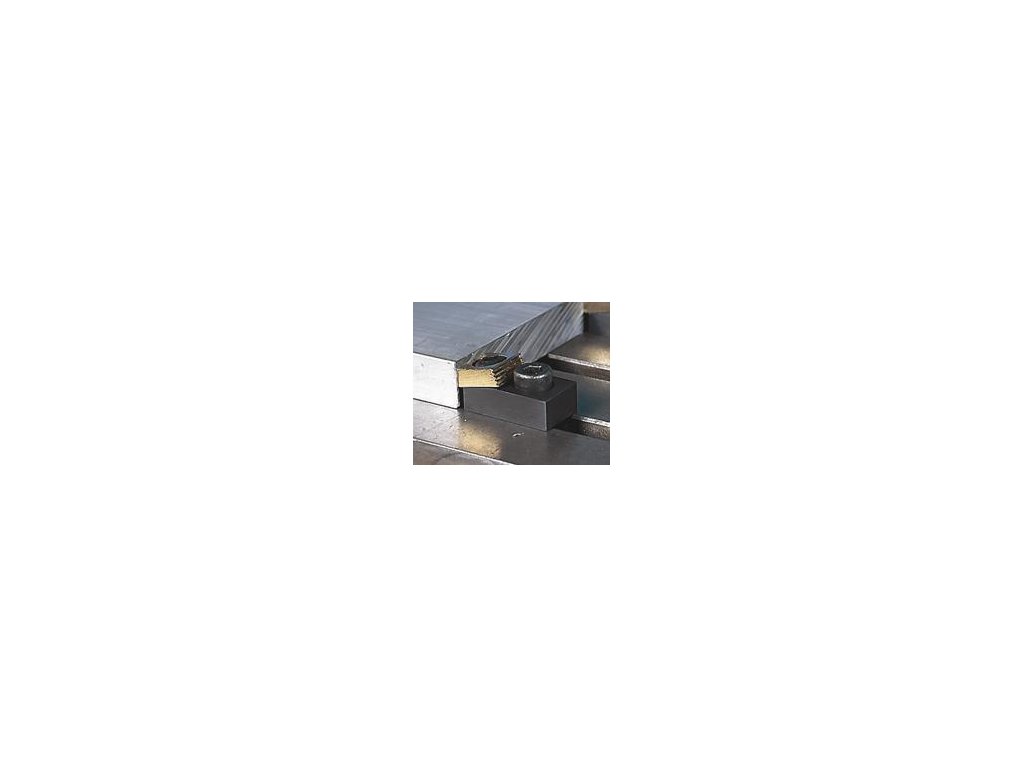

Provedení: Upínací podložku můžete otočit tak, aby byla hladkou stranou upnuta již obrobená strana obrobku bez poškození. Kromě toho můžete ozubenou hranou upínat řezané díly, kované díly nebo odlitky. Efekt přitlačení zatlačí obrobek na podložku. Upínací podložka se přizpůsobí úhlu obrobku, takže můžete upnout i obrobky bez pravých úhlů.
Doplňkové parametry
| Kategorie: | Upínací nářadí |
|---|---|
| Záruka: | 2 roky |
| Hmotnost: | 0.29 kg |
| Šířka drážky: | 16 mm |

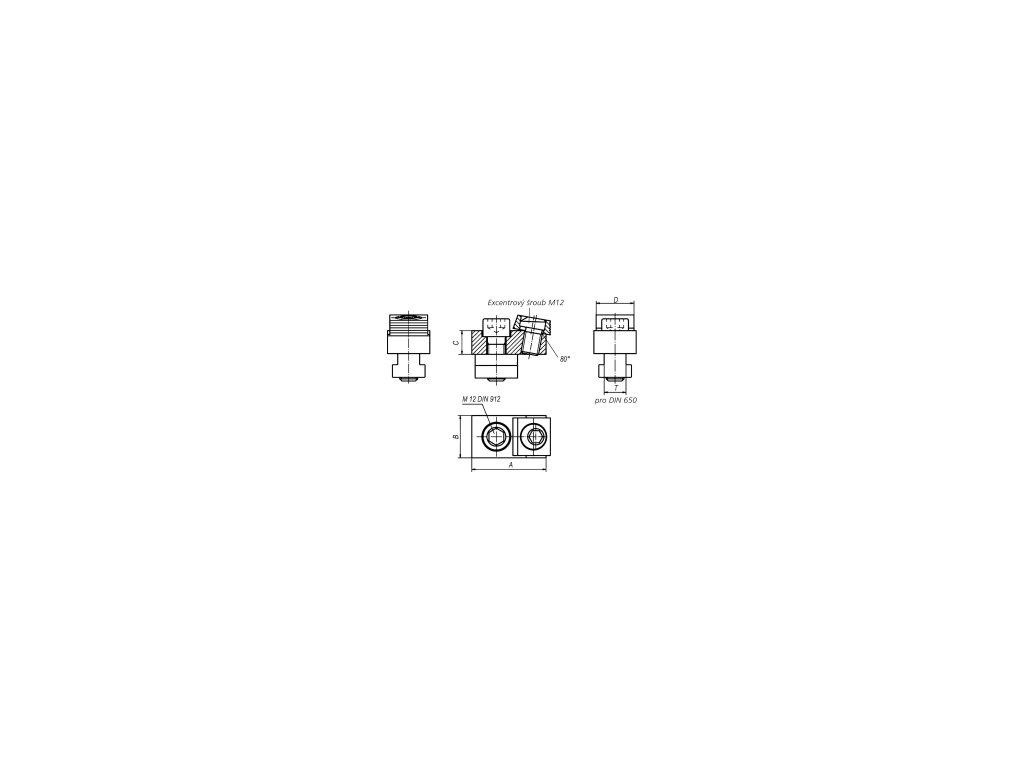

| A: | 50 mm |
| B: | 28,4 mm |
| C: | 16 mm |
| D: | 25,5 mm |
| E: | 9,6 mm |
| Dráha excentru: | 2 mm |
| Upínací síla: | 18 kN |
