Svislá upínka AMF 6800NI INOX s vodorovnou patkou - velikost 3(95067)

Kód: 39350030
1 658 Kč 1 370 Kč bez DPH
Skladem do 48 hodin

Svislá upínka AMF 6800NI s vodorovnou patkou, ocel INOX

Detailní informace

Detailní popis produktu

Svislá upínka AMF 6800NI INOX s vodorovnou patkou - velikost 3 (95067)

Svislá upínka s vodorovnou patkou, ocel INOX, leštěná

Provedení: Svislá upínka s otevřeným přídržným ramenem a vodorovnou patkou. Pozinkovaný a pasivovaný. Nýty z oceli INOX se pohybují v tvrzených pouzdrech, z důvodu prostoru nejsou ve velikostech 0 a 1. Místa uložení namazána. Ergonomická rukojeť odolná proti oleji s velkým madlem a měkkou komponentou. Bezpečnostní upínací prvek s ochranou proti sevření prstů. Pojistka proti ztrátě přítlačného šroubu na konci upínacího ramena.

Rozsah dodávky: Svislá upínka komplet s přítlačným šroubem INOX. Vhodný i pro potravinářský průmysl.

Upozornění: Příčné rameno pro 2-bodové upnutí viz (obj. č. 3946).

alpha*: Úhel otevření je možné prodloužit nalisováním dorazového kolíku.

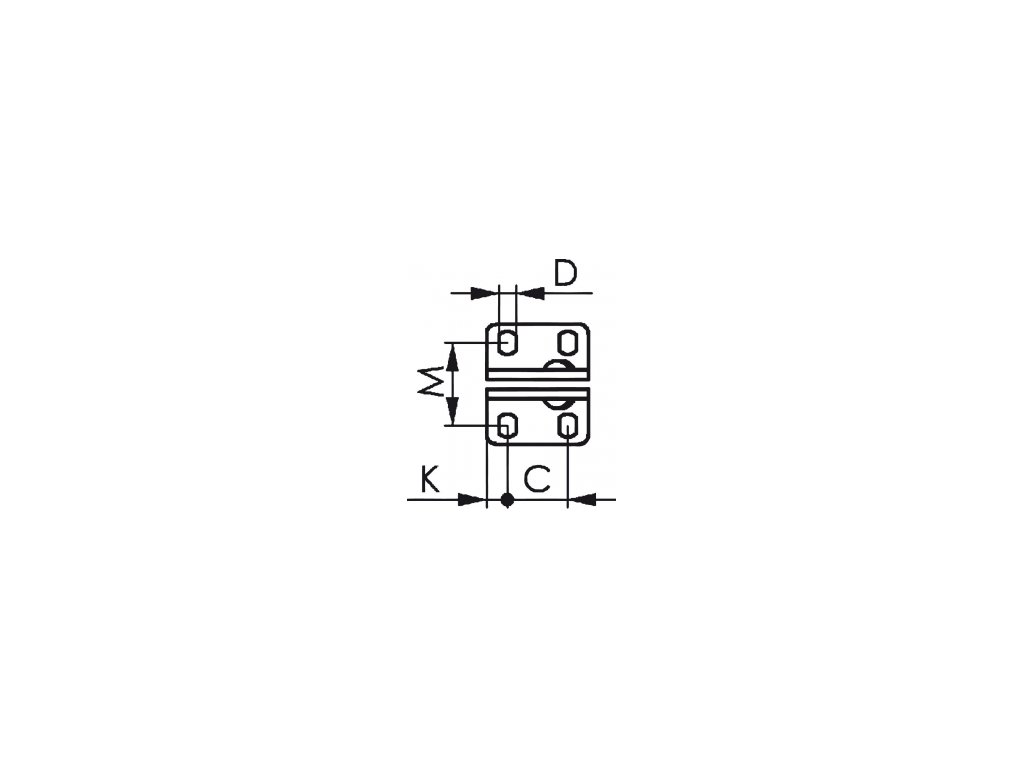

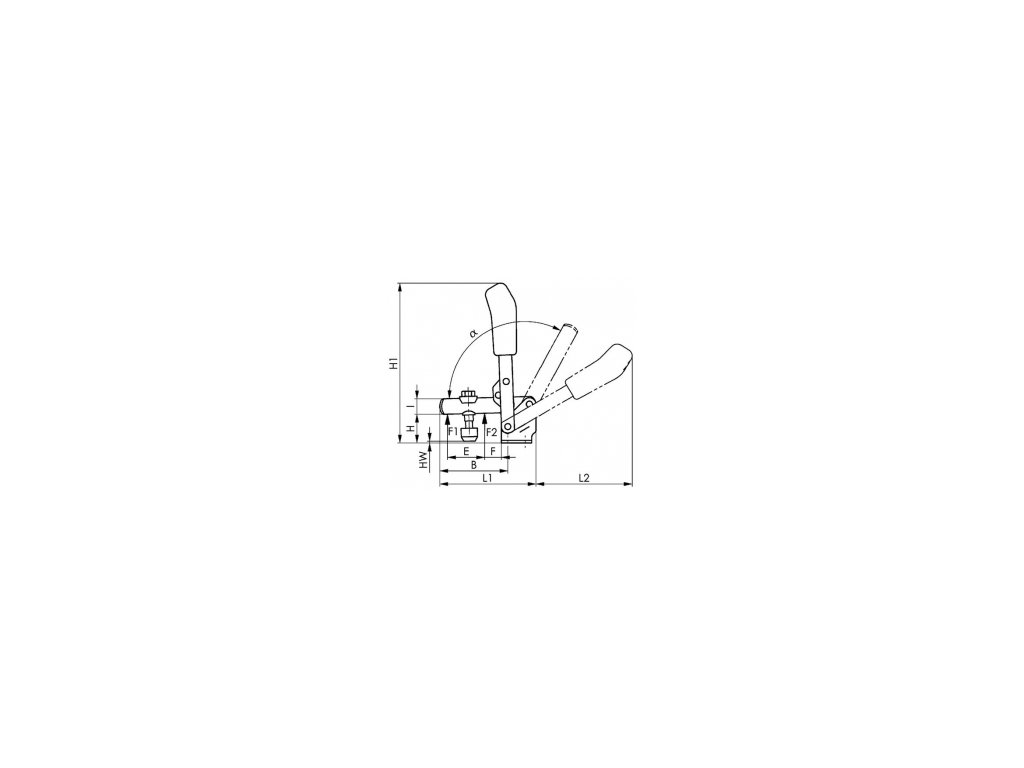

Technické parametry:

F1: 1,2 kN
F2: 2,5 kN
Přítlačný šroub: M8 x 45
Hmotnost: 410 g
A: 8
B: 79
C: 20
D: 7,5
E: 37
F: 19
H: 33
H1: 186
HW min.: 2
HW max.: 11
I: 18
K: 7,5
L:
L1: 112
L2: 112
M: 32
M1:
N: 46
P: 35
alpha: 105°
alpha*: 60°





Doplňkové parametry

Kategorie: Upínací nářadí
Záruka: 2 roky
Hmotnost: 0.42 kg
