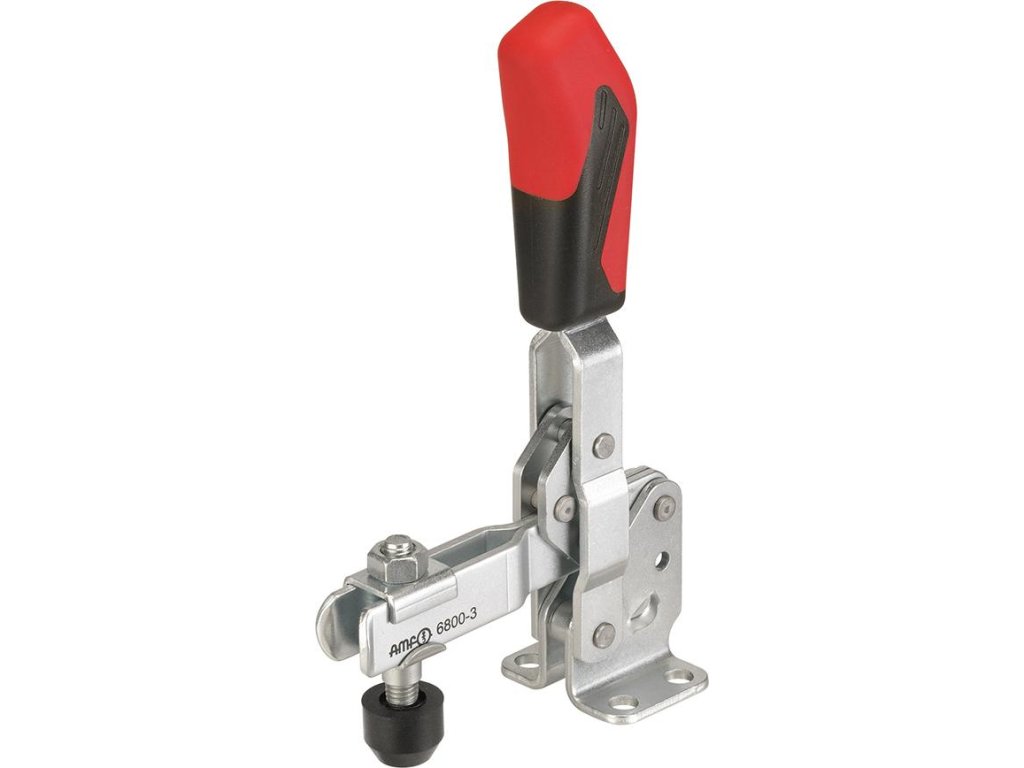

Svislá upínka AMF 6800 s vodorovnou patkou - velikost 6 (90068)
Kód: 39360060Související produkty
Detailní popis produktu
Svislá upínka AMF 6800 s vodorovnou patkou - velikost 6 (90068)
Provedení: Svislá upínka s otevřeným přídržným ramenem a vodorovnou patkou. Pozinkovaný a pasivovaný. Nýty z oceli INOX se pohybují v tvrzených pouzdrech, z důvodu prostoru nejsou ve velikostech 0 a 1. Místa uložení namazána. Ergonomická rukojeť odolná proti oleji s velkým madlem a měkkou komponentou. Bezpečnostní upínací prvek s ochranou proti sevření prstů. Pojistka proti ztrátě přítlačného šroubu na konci upínacího ramena.
Robustní pro okolní teplotu od -10 ° C do + 80 ° C
Rozsah dodávky: Svislá upínka komplet se zušlechtěným pozinkovaným přítlačným šroubem.alpha*: Úhel otevření je možné prodloužit nalisováním dorazového kolíku.
| F1: | 3,4 kN |
| F2: | 5,5 kN |
| Přítlačný šroub: | M12 x 110 |
| Hmotnost: | 2200 g |

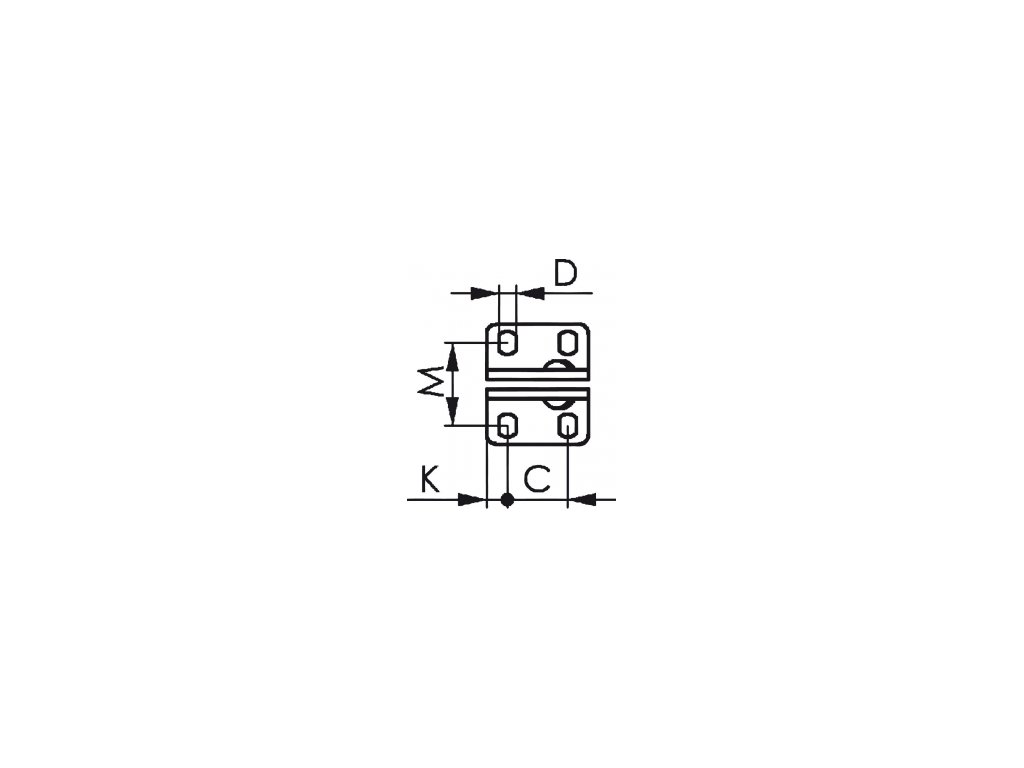

| A: | 14 |
| B: | 165,5 |
| C: | 50,5 |
| D: | 13 |
| E: | 89 |
| F: | 28 |
| H: | 81 |
| H1: | 333 |
| HW min.: | -2,5 |
| HW max.: | 55 |
| I: | 30 |
| K: | 24,5 |
| L: | – |
| L1: | 231 |
| L2: | 206 |
| M: | 67,5–72,5 |
| M1: | – |
| N: | 100 |
| P: | 90 |
| alpha: | 140° |
| alpha*: | 60° |
Doplňkové parametry
| Kategorie: | Upínací nářadí |
|---|---|
| Záruka: | 2 roky |
| Hmotnost: | 2.2 kg |
