Svislá upínka AMF 6800 ESD - velikost 2 (562486)
Kód: 38130030Související produkty
Detailní popis produktu

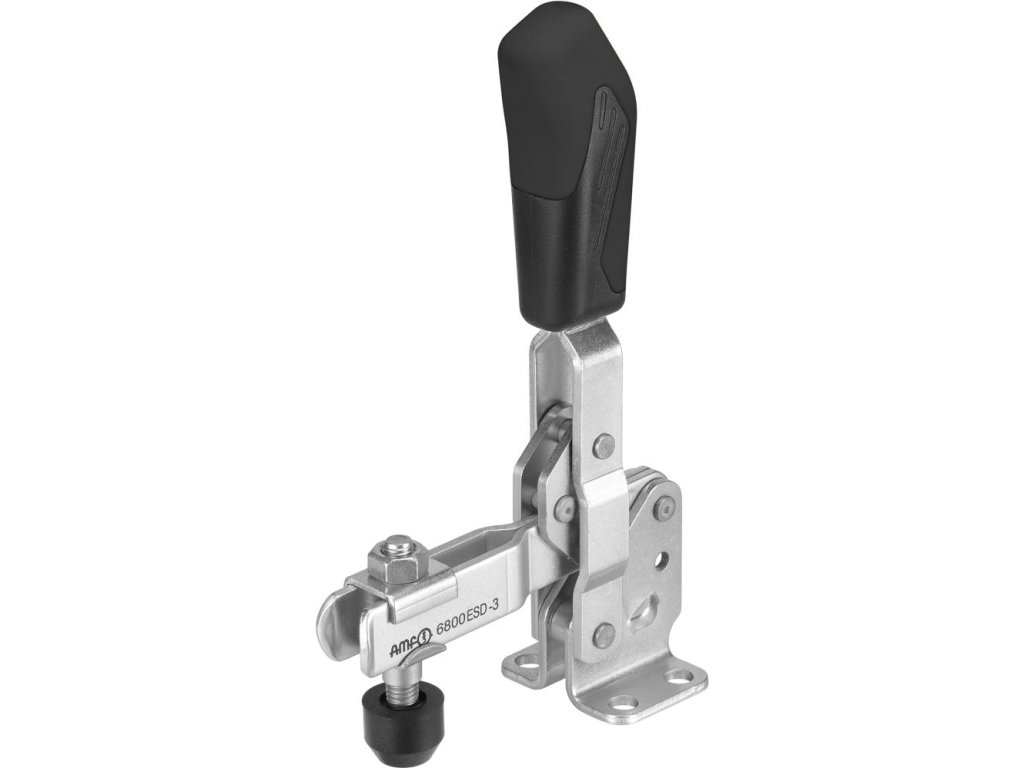

Svislá upínka AMF 6800 ESD - velikost 2 (562486)
Provedení: S ochranným uzávěrem a rukojetí z materiálu odvádějícího elektrostatický výboj (disipativního materiálu). S otevřeným přídržným ramenem a vodorovnou patkou. Pozinkovány a pasivovány. Nýty z nerezové oceli se u provedení velikosti 2 a 3 pohybují v tvrzených pouzdrech.
Mazaná ložisková místa. Ergonomická rukojeť odolná proti oleji s velkým madlem a měkkou komponentou. Bezpečnostní upínací prvek s
s ochranou proti sevření prstů, pojistkou proti ztrátě přítlačného šroubu na konci upínacího ramena.
Použití: Svislá upínka ESD byla vyvinuta speciálně pro použití v ochranných ESD zónách (EPA –electrostatic protected area) pro práce na elektrostaticky citlivých komponentách, konstrukčních skupinách nebo přístrojích v souladu s normou DIN EN 61340-5-1.
Rozsah dodávky: Svislá upínka komplet se zušlechtěným, pozinkovaným přítlačným šroubem
alpha*: Úhel otevření lze prodloužit nalisováním dorazového kolíku. alpha*: Úhel otevření lze prodloužit nalisováním dorazového kolíku.
| Velikost: | 2 |
| F1: | 0,8 kN |
| F2: | 1,2 kN |
| Přítlačný šroub: | M6 x 35 |
| Hmotnost: | 175 g |
| A: | 6 |
| B: | 52 |
| C: | 20 |
| D: | 5,5 |
| E: | 25 |
| F: | 11 |
| H: | 23 |
| H1: | 140 |
| HW min.: | -3 |
| HW max.: | 4,5 |
| I: | 12 |
| K: | 6 |
| L1: | 78 |
| L2: | 89 |
| M: | 23–31 |
| N: | 43 |
| P: | 32 |
| alpha: | 105% |
| alpha*: | 60% |
Doplňkové parametry
| Kategorie: | Upínací nářadí |
|---|---|
| Záruka: | 2 roky |
| Hmotnost: | 0.1 kg |
