Strojní výstružníky s válcovou stopkou Format NC dílenská norma tvrdokov - 5,60 mm
Kód: 15810560Detailní popis produktu

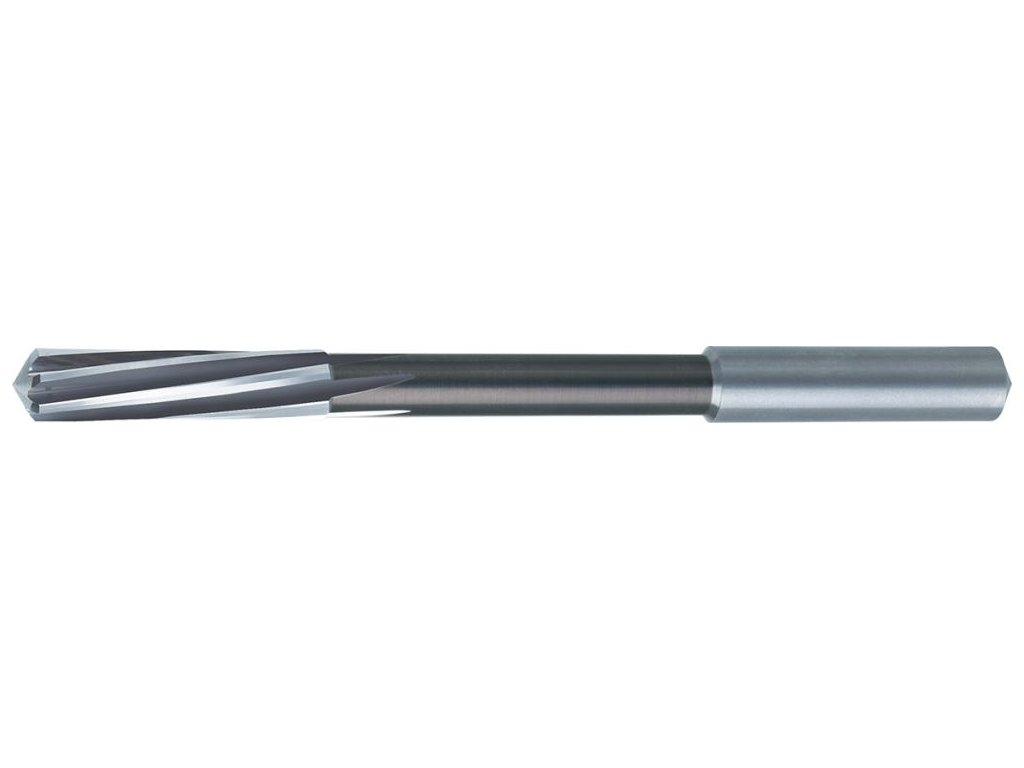

Strojní výstružníky s válcovou stopkou Format NC dílenská norma tvrdokov - 5,60 mm
Strojní výstružník, tvrdokov
Provedení: Masivní tvrdokov, konstrukční rozměry jsou podobné jako DIN 212. Centrování do Ø 3,70 mm oboustranně s 90° masivním hrotem, nad tím s vnitřním centrováním, s rovnou stopkou s Ø pro standardní upínače do hydraulického a precizně přesného sklíčidla. Díky velmi malé toleranci h 6 stopek se znatelně zdokonaluje přesnost upnutí. S válcovou stopkou. Bez povlaku.
Tolerance definované pro výstružníky výrobcem:
– celočíselný průměr, jakož i 1/10 mm rozměry odpovídají H7,
1/100 mm rozměry od Ø 1,01 do 5,03 mm vykazují toleranci 0,000/+0,004 mm, nad Ø 5,03 mm vykazují toleranci 0,000/+0,005 mm.
Použití: K vystruhování průchozích otvorů, kvůli krátkému nářezu (od 3,8 mm) je vhodný pouze částečně k vystruhování neprůchozích otvorů s nerovným dnem. Používá se především na vysoce legované a tvrzené oceli do 52 HRC, litiny, měkké neželezné kovy, např. hliník a mosaz.
Další rozměry jsou dostupné na vyžádání.
Provedení: Masivní tvrdokov, konstrukční rozměry jsou podobné jako DIN 212. Centrování do Ø 3,70 mm oboustranně s 90° masivním hrotem, nad tím s vnitřním centrováním, s rovnou stopkou s Ø pro standardní upínače do hydraulického a precizně přesného sklíčidla. Díky velmi malé toleranci h 6 stopek se znatelně zdokonaluje přesnost upnutí. S válcovou stopkou. Bez povlaku.
Tolerance definované pro výstružníky výrobcem:
– celočíselný průměr, jakož i 1/10 mm rozměry odpovídají H7,
1/100 mm rozměry od Ø 1,01 do 5,03 mm vykazují toleranci 0,000/+0,004 mm, nad Ø 5,03 mm vykazují toleranci 0,000/+0,005 mm.
Použití: K vystruhování průchozích otvorů, kvůli krátkému nářezu (od 3,8 mm) je vhodný pouze částečně k vystruhování neprůchozích otvorů s nerovným dnem. Používá se především na vysoce legované a tvrzené oceli do 52 HRC, litiny, měkké neželezné kovy, např. hliník a mosaz.
Další rozměry jsou dostupné na vyžádání.
Doplňkové parametry
| Kategorie: | Kovoobráběcí nástroje |
|---|---|
| Záruka: | 2 roky |
| Varianta: | Pro průchozí otvory |
| Jmen. Ø : | 5,60 mm |
| Délka ostří: | 26 mm |
| Celková délka: | 93 mm |
| Ø stopky h6: | 6 mm |
