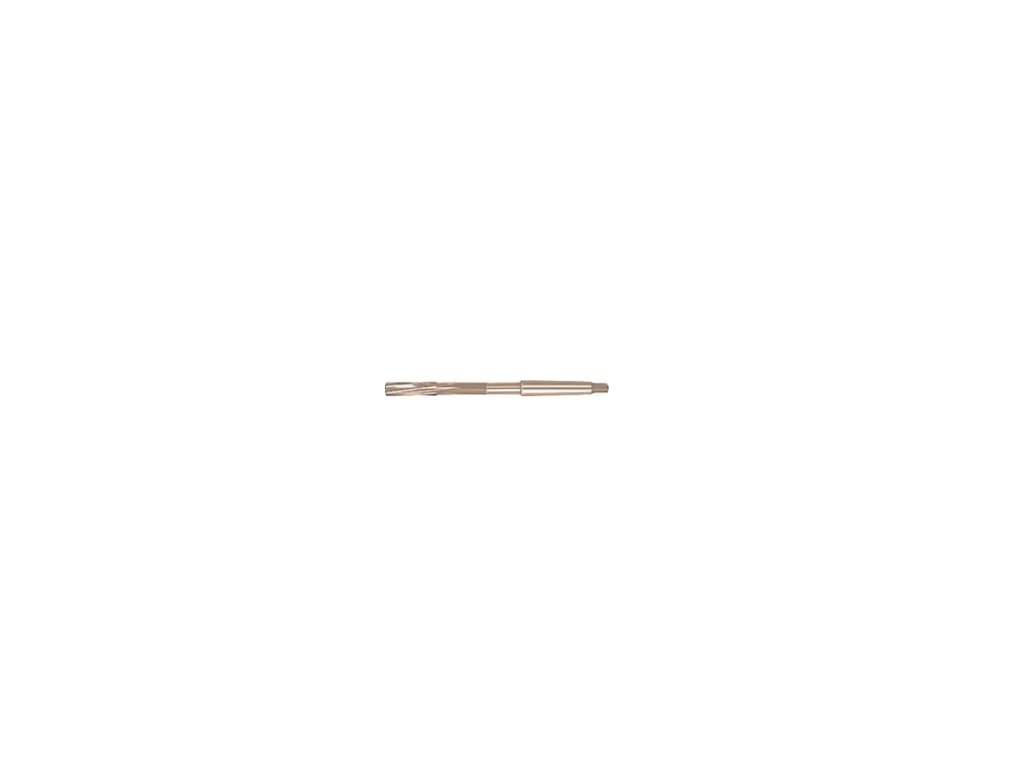

Strojní výstružník s válcovou stopkou Format NC dílenská norma HSS-Co - 9,20 mm
Kód: 15450920Detailní popis produktu
Strojní výstružník s válcovou stopkou Format NC dílenská norma HSS-Co - 9,20 mm
Strojní výstružník
Provedení: Centrování do Ø 3,70 mm oboustranně s 90° masivním hrotem, nad tím s vnitřním centrováním, s rovnou stopkou s Ø pro standardní uchycení do hydraulického a precizně přesného sklíčidla. Díky velmi malé toleranci stopek se znatelně zdokonaluje přesnost upnutí. S válcovou stopkou, tolerance h6. Bez povlaku.
Tolerance definované pro výstružníky výrobcem:
– celočíselný průměr, jakož i 1/10 mm rozměry H7,
1/100 mm rozměry od Ø 1,01 do 5,03 mm 0,000/+0,004 mm, nad Ø 5,03 mm 0,000/+0,005 mm.
Použití: K vystruhování průchozích otvorů, kvůli krátkému nářezu (od 3,8 mm) je vhodný pouze částečně k vystruhování neprůchozích otvorů s nerovným dnem.
Provedení: Centrování do Ø 3,70 mm oboustranně s 90° masivním hrotem, nad tím s vnitřním centrováním, s rovnou stopkou s Ø pro standardní uchycení do hydraulického a precizně přesného sklíčidla. Díky velmi malé toleranci stopek se znatelně zdokonaluje přesnost upnutí. S válcovou stopkou, tolerance h6. Bez povlaku.
Tolerance definované pro výstružníky výrobcem:
– celočíselný průměr, jakož i 1/10 mm rozměry H7,
1/100 mm rozměry od Ø 1,01 do 5,03 mm 0,000/+0,004 mm, nad Ø 5,03 mm 0,000/+0,005 mm.
Použití: K vystruhování průchozích otvorů, kvůli krátkému nářezu (od 3,8 mm) je vhodný pouze částečně k vystruhování neprůchozích otvorů s nerovným dnem.
Doplňkové parametry
| Kategorie: | Kovoobráběcí nástroje |
|---|---|
| Varianta: | Pro průchozí otvory |
| Jmen. Ø : | 9,20 mm |
| Délka ostří: | 36 mm |
| Celková délka: | 125 mm |
| Ø stopky h6: | 10 mm |
