Detailní popis produktu

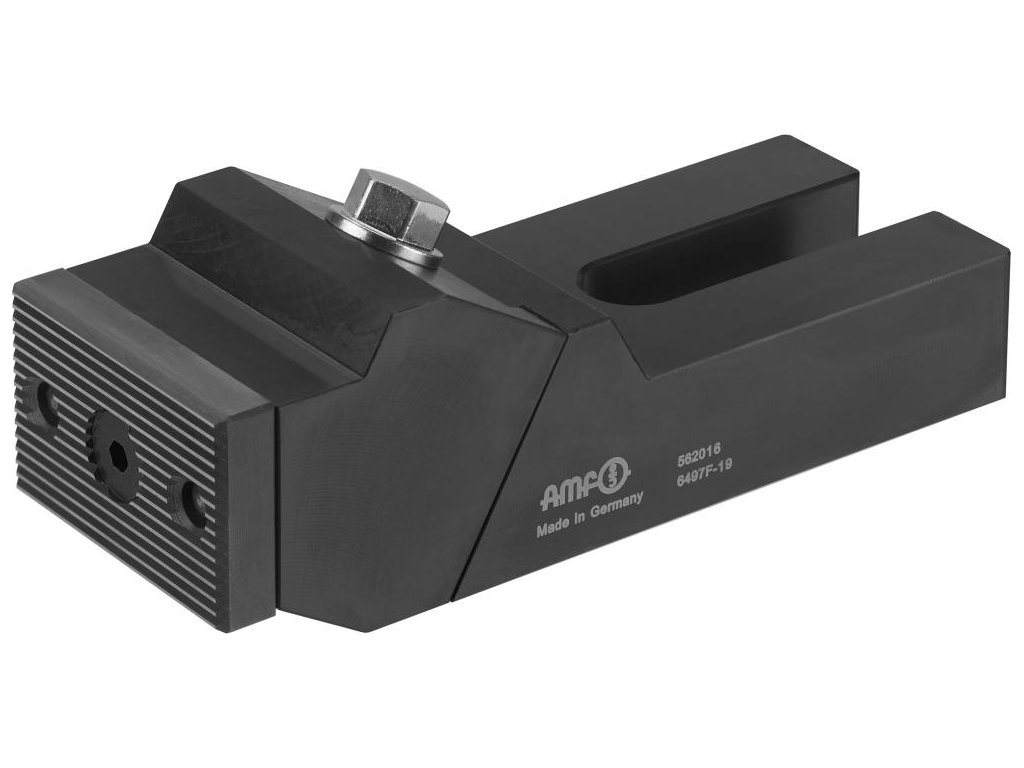

Stabilní upínací čelist AMF 6497F plochá - velikost 38 (562018)
Provedení: S přesným prizmatickým vedením, základní těleso z kalené oceli, upínací čelisti z cementované oceli, tvrzené. Upínací čelisti oboustranné, s hladkou stranou pro opracované obrobky a rýhovanou stranou pro surové upínací plochy.
Použití: Díky velké upínací ploše se tyto stabilní upínací čelisti hodí k bočnímu upnutí obrobků. K upevnění stabilních upínacích čelistí na strojní stůl doporučujeme použít dva upínací šrouby.
Upozornění: Jako upevňovací šrouby je nutno samostatně objednat šrouby pro T-drážky DIN 787 v závislosti na šířce drážky.
* upínací síly F1 a F2 závisí na šířce drážky
Parametry produktu:
| Šířka drážky: : | 32, 36, 42 mm |
|---|---|
| B1: | 38 mm |
| B2: | 90 mm |
| C: | 10 mm |
| E: | 12 mm |
| H min: | 75 mm |
| H max: | 91,5 mm |
| H1: | 46 mm |
| H2: | 40 mm |
| L1 max: | 256 mm |
| L2: | 152 mm |
| L4: | 34 mm |
| SW: | 21 |
| F1: | 50 kN |
| F2: | 7,5 kN |
| Md: | 160 |
Produkt naleznete v této kategorii
Buďte první, kdo napíše příspěvek k této položce.
Pouze registrovaní uživatelé mohou vkládat příspěvky. Prosím přihlaste se nebo se registrujte.
Společnost AMF založená v roce 1890 je výrobcem upínací techniky a dodavatelem systému inovativních upínacích technologií. Firma AMF, která díky své specializaci v různých systémech upínacích technologií se stala kompetentním partnerem mnoha průmyslových odvětví. Technologie, které přispívají k optimalizaci procesů a zvýšení produktivity, jsou dnes jako konkurenční výhody důležitější než kdy jindy.
Řízení jakosti s certifikací podle normy ISO 9001.
