Rovnací klín Format Herkules 63 - (50-63 mm)
Kód: 39300010Související produkty
Detailní popis produktu
Rovnací klín Format Herkules 63 - (50-63 mm)
Provedení: Ze zušlechtené tvárné litiny a oceli, popuštěné na brunýrovaný odstín. Se středicím otovrem Ø 12 mm. Rovnací klín můžete rukou snadno přestavit při zatížení na 1/3 nosnosti (F max.). Přesně opracovné klínové plochy dovolují klidné přesné nastavení, přesnější než 1/10 mm, volitelně šroubem s rýhovanou hlavou nebo klíčem na šestihranné šrouby. Dvojitý klínový efekt umožňuje přesné vertikální pohyby bez bočního posuvu.
Použití: K upínání těžých litinových a kovaných obrobků na velkých nástrojových zařízeních. Kromě toho se rovnací klín může nasadit na "těžké šroubové podstavce". Přitom je nutné použít válcový kolík DIN 6325 (12 x 30 mm).
Rozsah dodávky: Rovnací klín s kulovým nástavcem (obj. č. 3930).
* H mm/ot. = přestavení výšky na otáčku.
Doplňkové parametry
| Kategorie: | Upínací nářadí |
|---|---|
| Záruka: | 2 roky |
| Hmotnost: | 1.58 kg |
| Velikost: | 63 mm |

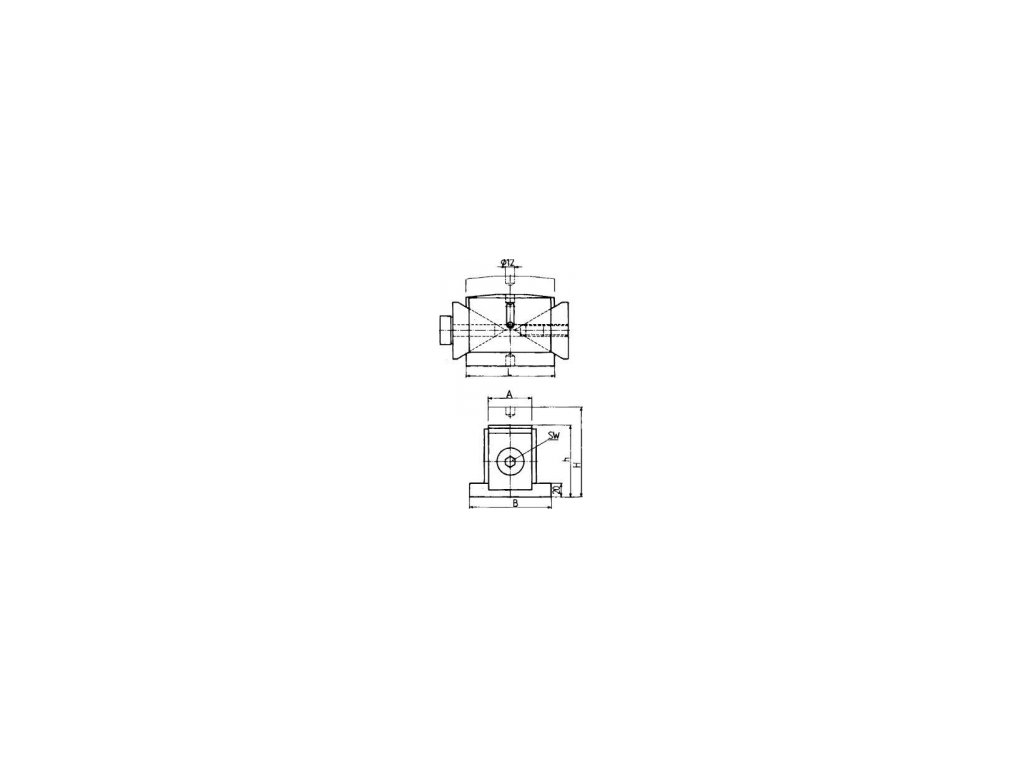

| Přestavení na výšku h-H: | 50 - 63 mm |
| A: | 40 mm |
| B: | 60 mm |
| L: | 65 mm |
| Otvor klíče: | 8 mm |
| H* mm/ot: | 0,86 |
| Nosnost: | 35 kN |
