Páková upínka 3 stupňová AMF 7630 - 49 M20x22 (559882)
Kód: 38060007Související produkty
Detailní popis produktu
Páková upínka 3 stupňová AMF 7630 - 49 M20x22 (559882)
Provedení: Z legované kalené oceli, kovaná a černě pozinkovaná. Komplet s 3stupňovým nosným prvkem, upínací jednotkou a upevňovací sadou. Plochá čelist v hladké a rýhované variantě, k dostání volitelně. Pojistka proti ztrátě díky závitovému kolíku na všech stupních, trojitý plynulý rozsah přestavení, vysoké upínací síly od 22 kN do 49 kN, výšku a délku lze plynule přestavit, díky velmi robustní konstrukci je možné rychlé a snadné upnutí. Snadná montáž prvků, použití v T-drážkách 14 až 28 mm, resp. v destičkách s rastrem M12, M16, M20, 2 varianty ploché čelisti.
Použití:
1. Nosný prvek umístěte do požadované polohy na pracovním stole a upevněte předepsaným utahovacím momentem Md.
2. Upínací rameno uveďte do požadované polohy.
3. Obrobek se upne pomocí seřizovacího šroubu.
Upozornění: Max. zatížení se může lišit v závislosti na upnutí a stavu závitu (mazání). Není vhodné k použití na vstřikovacích strojích pro tlakové lití a na lisech.
Doplňkové parametry
| Kategorie: | Upínací nářadí |
|---|---|
| Záruka: | 2 roky |
| Hmotnost: | 2.01 kg |

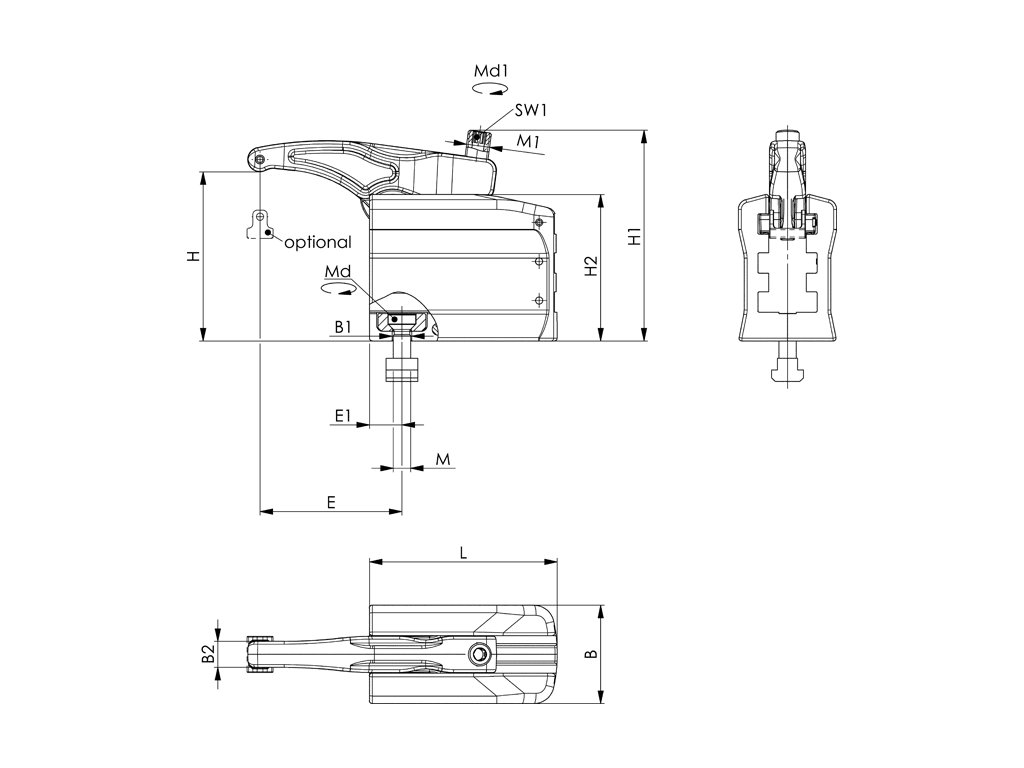

| Velikost: | 49 |
| M: | M20 |
| Drážka: | 142 x 22 mm |
| H: | 16 - 169 mm |
| E: | 68 - 172 mm |
| Upínací síla: | 49 kN |
| Hmotnost: | 10,87 kg |
Buďte první, kdo napíše příspěvek k této položce.
Pouze registrovaní uživatelé mohou vkládat hodnocení. Prosím přihlaste se nebo se registrujte.
Buďte první, kdo napíše příspěvek k této položce.
Pouze registrovaní uživatelé mohou vkládat příspěvky. Prosím přihlaste se nebo se registrujte.
Společnost AMF založená v roce 1890 je výrobcem upínací techniky a dodavatelem systému inovativních upínacích technologií. Firma AMF, která díky své specializaci v různých systémech upínacích technologií se stala kompetentním partnerem mnoha průmyslových odvětví. Technologie, které přispívají k optimalizaci procesů a zvýšení produktivity, jsou dnes jako konkurenční výhody důležitější než kdy jindy.
Řízení jakosti s certifikací podle normy ISO 9001.
