Excentrická upínací svorka s drážkovým T-kamenem IBT pro drážku 18 mm (50432) "AKCE" - POSLEDNÍ KUS
Kód: 39170110ASouvisející produkty
Detailní popis produktu
Excentrická upínací svorka s drážkovým T-kamenem IBT pro drážku 18 mm (50432)
Ve výprodeji 1ks - nový

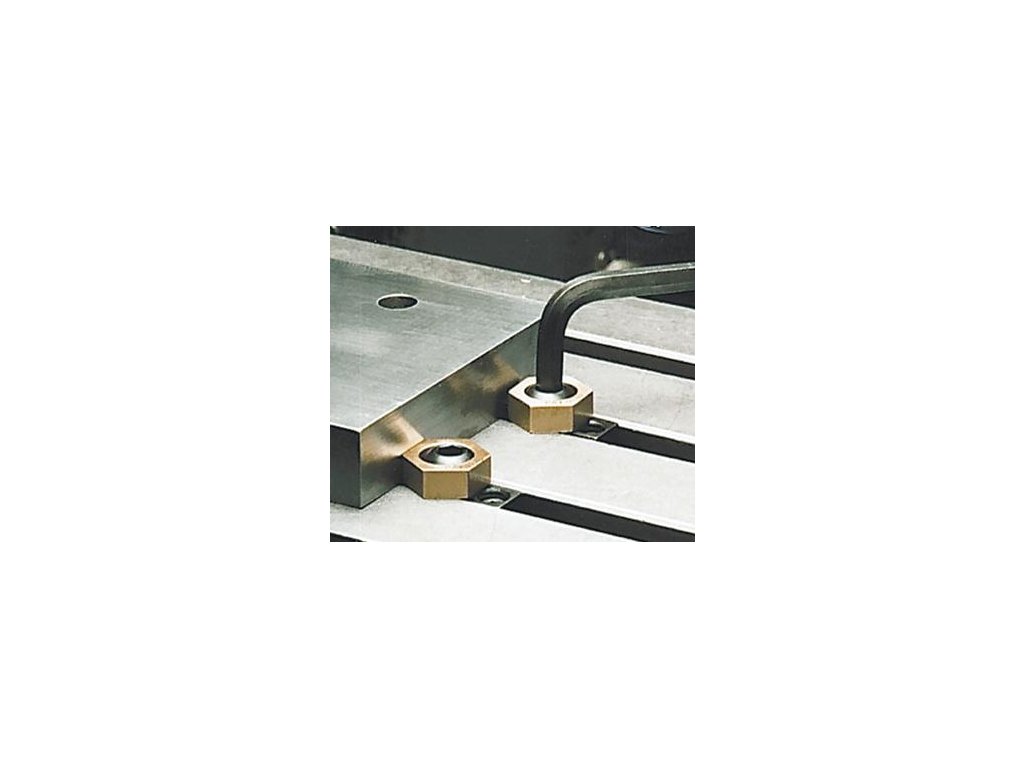

Univerzální upínací systém k upínání obrobků všech tvarů, pravoúhlých, šikmých, konkávních nebo konvexních.
Použití: Speciálitou tohto upínacího přípravku je ocelový šroub (pevnost 10.9) s excentrickou hlavou. Excentr zajišťuje upnutí při velmi vysoké upínací síle. Jako upínací prvek slouží mosazná šestihranná podložka.
Použití: S dorazovými kolíky a 1 nebo 2 upínacími šrouby můžete upnout každý obrobek nejrůznějších tvarů. Nízká konstrukce umožňuje snadné obrábění povrchu obrobku. Při programování CNC tak není nutné brát v úvahu polohu upínacích drápů. Kromě toho dovolují malé rozměry prostorově úsporné vícebodové upnutí. Upínací svorky lze použít i jako doraz.
Použití: Zušlechtěné drážkové T-kameny jsou zasunuty do T-drážek a aretovány závitovým kolíkem. Upnutí je provedeno šroubováním excentrického šroubu.
Doplňkové parametry
| Kategorie: | Výprodej |
|---|---|
| Záruka: | 2 roky |
| Hmotnost: | 0.39 kg |
| Šířka drážky TN: | 18 mm |
| Závit: | M12 |
| Vnitřní šestihran: | 8 mm |
| Šestihranná podložka SW: | 25 mm |
| Výška podložky H: | 9,5 mm |

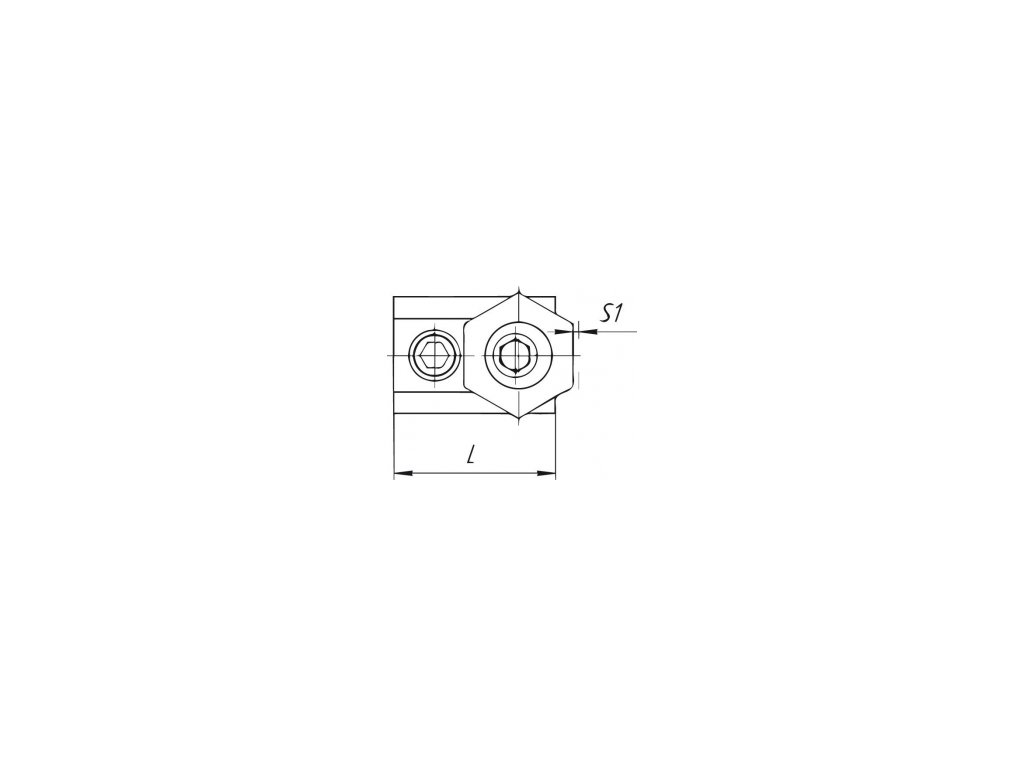

| Dráha excentru S1: | 2 mm |
| Upínací síla: | 18 kN |
