Excentrická upínací svorka IBT M10 (50210)
Kód: 39170030Související produkty
Detailní popis produktu
Excentrická upínací svorka IBT M10 (50210)
Univerzální upínací systém k upínání obrobků všech tvarů, pravoúhlých, šikmých, konkávních nebo konvexních.
Použití: Speciálitou tohto upínacího přípravku je ocelový šroub (pevnost 10.9) s excentrickou hlavou. Excentr zajišťuje upnutí při velmi vysoké upínací síle. Jako upínací prvek slouží mosazná šestihranná podložka.
Použití: S dorazovými kolíky a 1 nebo 2 upínacími šrouby můžete upnout každý obrobek nejrůznějších tvarů. Nízká konstrukce umožňuje snadné obrábění povrchu obrobku. Při programování CNC tak není nutné brát v úvahu polohu upínacích drápů. Kromě toho dovolují malé rozměry prostorově úsporné vícebodové upnutí. Upínací svorky lze použít i jako doraz.

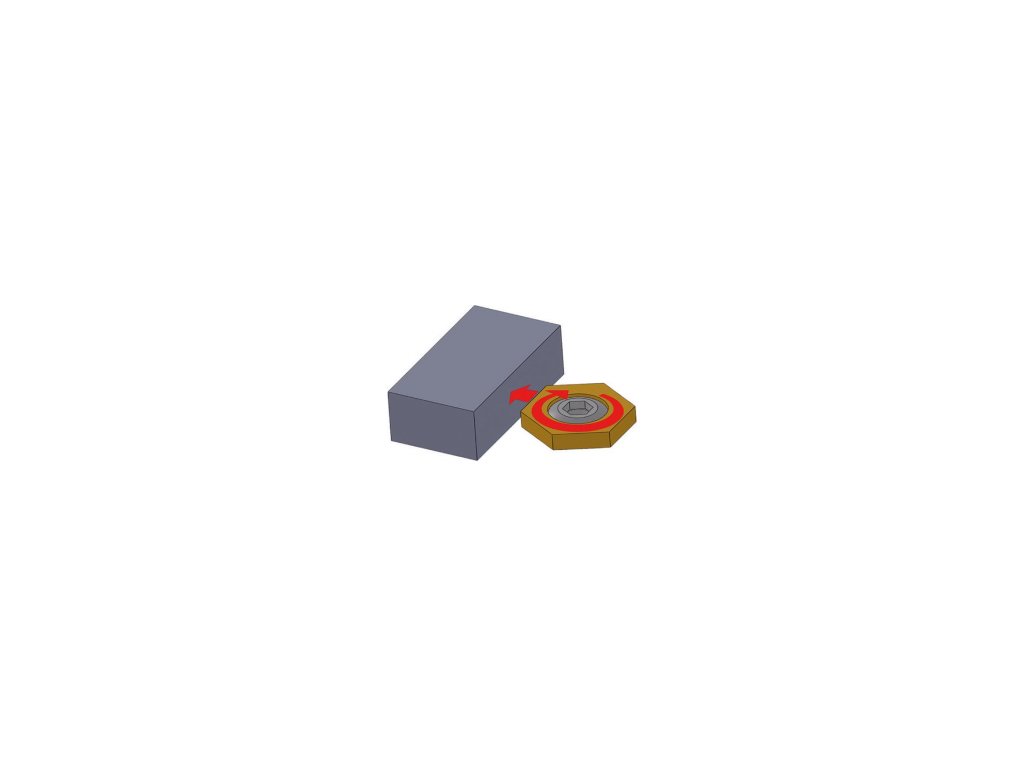

Použití: Zušlechtěné drážkové T-kameny jsou zasunuty do T-drážek a aretovány závitovým kolíkem. Upnutí je provedeno šroubováním excentrického šroubu.
Doplňkové parametry
| Kategorie: | Upínací nářadí |
|---|---|
| Záruka: | 2 roky |
| Hmotnost: | 0.03 kg |
| Závit Ø D: | M10 |
| Délka závitu L: | 20 mm |
| Šestihranná podložka SW: | 20 mm |
| Výška podložky H: | 6,4 mm |
| Dráha excentru S1: | 1,6 mm |
| Vzdálenost A: | 10,2 mm |
| Upínací síla: | 9 kN |
